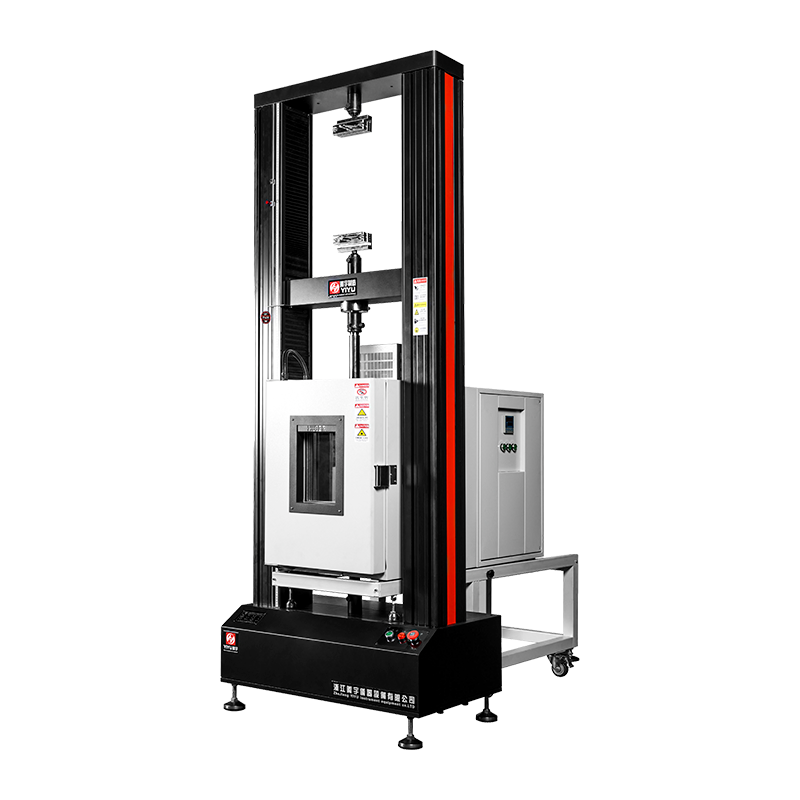

Elektronické univerzální zkušební stroje

Jaké jsou základní součásti elektronických univerzálních testovacích strojů?

Elektronické univerzální zkušební stroje jsou vysoce integrované testovací zařízení široce používané k testování mechanických vlastností materiálů. Mezi jejich základní komponenty patří snímače zatížení, systémy pohonů, řídicí systémy, systémy sběru dat a testovací přípravky.

Snímače zatížení: Snímače zatížení jsou klíčovými součástmi elektronických univerzálních testovacích strojů, které jsou odpovědné za měření síly působící na testovaný materiál v reálném čase. Jsou to typicky tenzometrické snímače, které převádějí fyzickou deformaci na elektrické signály. Výběr siloměru závisí na jeho rozsahu měření, přesnosti, citlivosti a vlastnostech zkoušeného materiálu. Mezi běžné snímače patří snímače síly (snímače zatížení) a snímače točivého momentu.

Pohonný systém: Pohonné systémy se obvykle skládají z motoru, kuličkového šroubu a lineárního hnacího mechanismu. Jejich primární funkcí je generovat plynulý, nastavitelný posun zátěže přes motor, pohánějící nakládací plošinu nebo přípravek na vzorky. Elektronické univerzální testovací stroje obvykle používají servomotory nebo krokové motory k řízení rychlosti pohybu, což umožňuje testovacímu stroji provádět různé testy, jako je tah, tlak a ohyb, pod přesnou kontrolou.

Řídicí systém: Řídicí systém se obvykle skládá z počítače a vestavěného ovladače. Ovladač přijímá data ze snímačů zatížení a snímačů dráhy a řídí provozní stav motoru. Základní funkcí řídicího systému je přesně regulovat testovací proces podle nastavených parametrů (jako je rychlost tahu a rychlost nárůstu síly). Moderní elektronické univerzální testovací stroje jsou obvykle vybaveny pokročilým řídicím softwarem, který podporuje různé vlastní testovací režimy, jako je tahové testování konstantní rychlostí, testování konstantním napětím a cyklické zatěžování.

Systém sběru dat: Systém sběru dat shromažďuje signály ze snímačů zatížení a snímačů posunutí a převádí je na analyzovatelná data. Systém sběru dat musí mít vysoce přesné získávání signálu a schopnosti zpracování v reálném čase, aby byla zajištěna přesnost výsledků testů. Systém se také může připojit k externímu počítači pro zobrazení testovacích dat v reálném čase a generování testovacích zpráv.

Testovací přípravek: Testovací přípravek je zařízení používané k zajištění testovaného materiálu nebo vzorku, zabraňující jeho sklouznutí nebo rozbití během testování a zajištění přesnosti testovacích dat. Konstrukce přípravku musí být optimalizována na základě konkrétního testovaného materiálu a typu testu. Mezi běžné přípravky patří napínací přípravky, kompresní přípravky a ohýbací přípravky.

Koordinovaný provoz každé součásti zajišťuje, že elektronické univerzální testovací stroje mohou provádět přesné a spolehlivé testy za různých provozních podmínek. Při navrhování a výběru vhodného modelu zkušebního stroje je zásadní zvážit požadavky na kompatibilitu a přesnost těchto součástí.

Jak vybrat snímač zatížení pro elektronické univerzální testovací stroje?

Siloměry jsou klíčovými součástmi elektronických univerzálních zkušebních strojů. Měří síly působící na materiál a převádějí tyto fyzikální veličiny na elektrické signály pro zpracování řídicím systémem a systémem analýzy dat. Při výběru vhodného siloměru je třeba vzít v úvahu více faktorů, aby byla zajištěna přesnost a spolehlivost testu. Pro společnosti jako Zhejiang Yiyu Instrument Equipment Co., Ltd., která se specializuje na vývoj a výrobu mechanických testovacích zařízení, je výběr správného siloměru zásadní pro zajištění výkonu testovacího zařízení.

Rozsah měření: Rozsah měření snímače zatížení je jedním z nejdůležitějších parametrů při jeho výběru. Maximální nosnost snímače by měla být určena na základě testovaného materiálu a očekávané síly. Například pro tahové zkoušky vysokopevnostních kovů musí měřicí rozsah snímače pojmout větší zatížení; pro měkké materiály jako fólie a pryž se doporučuje menší rozsah měření. Elektronické univerzální testovací stroje společnosti Zhejiang Yiyu Instrument Equipment Co., Ltd. obvykle nabízejí více možností snímačů zatížení, aby vyhověly různým potřebám zákazníků v oblasti mechanického testování materiálů.

Přesnost a citlivost: Přesnost siloměru přímo ovlivňuje přesnost výsledků testu. Společnost Zhejiang Yiyu Instrument Equipment Co., Ltd. věnuje zvláštní pozornost přesnosti a citlivosti svých snímačů zatížení během výzkumu a vývoje a výroby, přičemž využívá pokročilé technologie k zajištění přesnosti každého snímače zatížení. Například siloměry Zhejiang Yiyu Instrument Equipment Co., Ltd. procházejí přísnou kalibrací, která jim umožňuje reagovat na nepatrné změny síly a přesně zaznamenávat hodnoty síly během zatížení. Kromě toho jsou vysoce citlivé snímače zatížení zvláště důležité při testování pružných materiálů nebo tenkých filmů, které účinně zachycují jemné mechanické změny.

Kompatibilita s teplotou a prostředím: V některých specializovaných testovacích prostředích vyžadují snímače zatížení silnou přizpůsobivost prostředí, zejména při testování při vysokých nebo nízkých teplotách, což zajišťuje stabilní výkon měření. Snímače zatížení Zhejiang Yiyu Instrument Equipment Co., Ltd. jsou vyrobeny z materiálů odolných vůči vysoké teplotě a korozi, což zajišťuje vynikající výkon v různých podmínkách prostředí. Zejména při únavovém testování kompozitních nebo kovových materiálů je pro zajištění přesnosti snímače za složitých provozních podmínek zásadní vysoká přizpůsobivost prostředí.

Kompatibilita a kalibrace: Kompatibilita snímačů zatížení s řídicím systémem zkušebního stroje je zásadní. Elektronické univerzální testovací stroje a snímače zatížení společnosti Zhejiang Yiyu Instrument Equipment Co., Ltd. jsou navrženy s ohledem na plnou systémovou kompatibilitu, což umožňuje bezproblémovou integraci s různými řídicími systémy a systémy sběru dat a zajišťuje přesné a stabilní získávání dat. Všechny senzory navíc procházejí přísnými kalibračními procedurami, aby byla zajištěna dlouhodobá stabilita a vysoká přesnost.

Odolnost a stabilita: Odolnost a dlouhodobá stabilita snímačů zatížení jsou zásadními faktory, které je třeba vzít v úvahu při jejich výběru. Zhejiang Yiyu Instrument Equipment Co., Ltd. přísně kontroluje materiály a procesy používané při výrobě snímačů zatížení, aby byla zajištěna odolnost a dlouhodobá stabilita. Vysoce kvalitní senzory si zachovávají vysokou přesnost při častém testování a dlouhodobém provozu a mohou se přizpůsobit různým požadavkům na mechanické testování.

Zhejiang Yiyu Instrument Equipment Co., Ltd. využívá své silné stránky v oblasti technologického výzkumu a vývoje, výroby zařízení a poprodejního servisu a nabízí širokou škálu vysoce kvalitních možností snímačů zatížení, které zákazníkům pomáhají vybrat snímač, který nejlépe vyhovuje jejich specifickým potřebám. Výběrem správného snímače zatížení mohou zákazníci zajistit přesné a spolehlivé výsledky zkoušek při provádění zkoušek mechanických vlastností kovů, nekovů a kompozitních materiálů.

Jak používat elektronické univerzální testovací stroje pro zátěžové zkoušky materiálů?

Napěťové testování je jednou ze základních aplikací elektronických univerzálních testovacích strojů. Pomáhá inženýrům a výzkumníkům pochopit mechanické vlastnosti materiálů, jako je modul pružnosti, mez kluzu, pevnost v tahu a prodloužení.

Příprava vzorku: Před provedením zátěžového-deformačního testování musí být připraven vzorek, který splňuje specifikace. Velikost a tvar vzorku by měly být vybrány na základě příslušných norem nebo požadavků zkoušek. Například tahové vzorky pro kovy mají typicky standardní kruhový nebo obdélníkový průřez. Standardizované testování materiálů je obvykle založeno na mezinárodních normách, jako jsou ISO a ASTM. Pro získání přesných výsledků je zásadní zajistit, aby rozměry vzorku splňovaly požadavky testu.

Instalace vzorku: Vzorek je namontován v přípravku elektronického univerzálního testovacího stroje. Rozhodující je výběr a instalace svítidla. Zajistěte, aby byl vzorek během testování bezpečně připevněn k zařízení, aby se zabránilo sklouznutí nebo uvolnění v důsledku nesprávného upevnění. Přípravek by měl být také přizpůsobitelný různým materiálům a zkušebním metodám, jako je tah, tlak nebo ohyb.

Nastavení testovacích parametrů: Před zahájením testu musíte nastavit parametry testovacího stroje, včetně testovací rychlosti (rychlost tahu nebo stlačení), metodu zatěžování, testovací režim (např. testování konstantní rychlosti tahu nebo konstantní rychlosti deformace) a frekvenci sběru dat. Řídicí systém testovacího stroje obvykle poskytuje přednastavené režimy a automatické funkce, které uživatelům umožňují vybrat vhodnou konfiguraci na základě jejich testovacích potřeb.

Sběr a analýza dat: Po zahájení testu elektronické univerzální testovací stroje zaznamenávají sílu působící na vzorek a posun vzorku v reálném čase. Data shromážděná řídicím systémem umožňují v reálném čase výpočet napětí (síla/původní plocha průřezu) a deformace (posunutí/původní délka). Křivka napětí-deformace je základní složkou mechanických vlastností materiálu a demonstruje reakci materiálu na zatížení. Tvar křivky lze použít k odvození klíčových dat, jako je elastický rozsah materiálu, mez kluzu, mez pevnosti a bod lomu.

Interpretace výsledků: Analýzou testovacích dat mohou uživatelé určit klíčové mechanické vlastnosti materiálu. Například počáteční přímá část křivky představuje pružnou fázi materiálu a její sklon je modul pružnosti materiálu. Mez kluzu označuje přechod od elastické deformace k plastické deformaci. Konečná pevnost je maximální namáhání, kterému může materiál odolat. Bod zlomu označuje místo, kde se materiál zlomí.

Zkoušky napětím a deformací nejen hodnotí základní mechanické vlastnosti materiálu, ale také umožňují studovat jeho výkon v různých prostředích prostřednictvím různých metod zatížení a testovacích podmínek. Tato data mají důležité aplikace při výběru materiálu, designu produktu a kontrole kvality.
