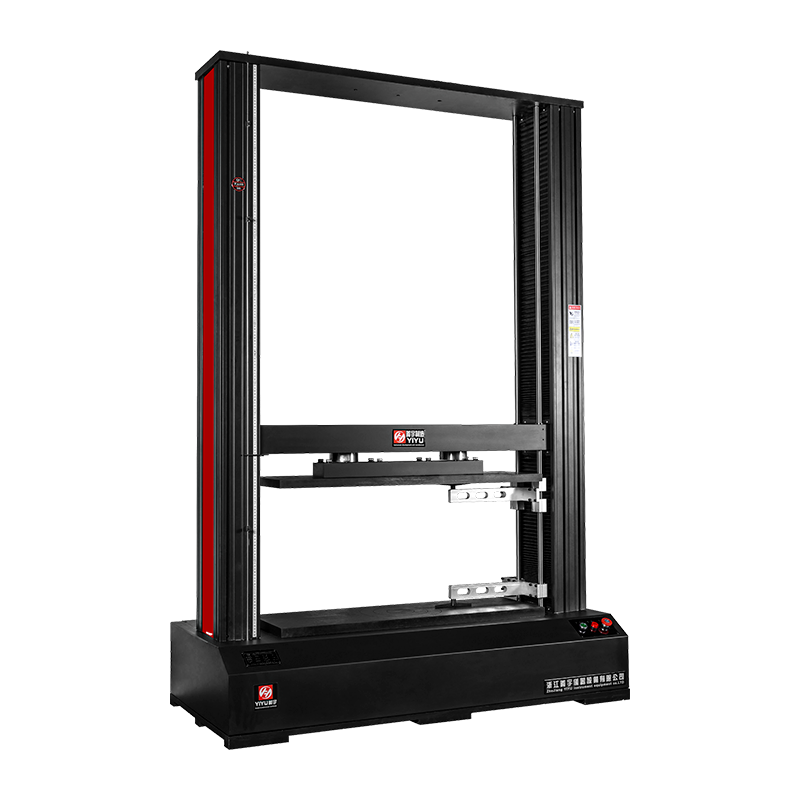

Stroj na testování tuhosti prstence řízený mikropočítačem řady WDW

Funkce

Vybaveno kuličkovými šrouby a odolnými ložisky; vícesloupcové vedení; samomazná struktura; servomotor; vestavěný extenzometr; plně digitální řídicí systém s uzavřenou smyčkou (podporuje deformaci konstantní rychlosti, zatížení konstantní rychlostí, posun konstantní rychlostí a funkce více cyklů); certifikováno ISO a CE; vyhovuje standardům včetně GB/T 16491, GB/T 2611, GB/T 9647, GB/T 19472.1, GB/T 19472.2, GB/T 16800, GB/T 18477.

Výhoda

Zajišťuje dlouhodobý stabilní provoz; zvyšuje boční tuhost a stabilní lineární pohyb příčného nosníku; eliminuje potřebu každodenní údržby; zaručuje stabilitu testu; umožňuje přesné, vícerežimové řízení testu; splňuje mezinárodní požadavky na kvalitu a průmyslové testovací standardy.

Benefity

Snižuje prostoje zařízení a náklady na údržbu; vyhýbá se chybám testu způsobeným nestabilním pohybem a zajišťuje spolehlivá data; šetří práci při běžné údržbě; podporuje různé testovací scénáře pro splnění komplexních testovacích potřeb; zajišťuje soulad s globálními a národními standardy, usnadňuje věrohodné zprávy o zkouškách a přístup na trh.

Důkazy

1. Certifikáty: Certifikáty ISO a CE (prokazující globální shodu kvality a bezpečnosti);2. Shoda se standardy: Zkušební protokoly potvrzující soulad s GB/T 16491, GB/T 9647 a dalšími uvedenými normami;3. Spolehlivost součástí: Záznamy testů výkonu kuličkových šroubů a ložisek pro velká zatížení; samomazná konstrukce bezúdržbová ověřovací data;4. Přesnost řízení: Plně digitální protokoly o kalibraci systému s uzavřenou smyčkou (ověření konstantní rychlosti a přesnosti funkce cyklu);5. Funkční důkaz: Certifikace přesnosti vestavěného extenzometru; případy průmyslových aplikací (např. testování tuhosti prstence termoplastického potrubí).

Projekt/Ukazatel/Model

WDW-50H

WDW-100H

Maximální zkušební síla

50 KN

100 KN

Úroveň přesnosti zkušebního stroje

Úroveň 1

Rozsah měření síly

1%-100% FS není během celého procesu rozděleno do přihrádek

Relativní chyba indikace zkušební síly

±1 % nebo méně

Vynucené rozlišení

1/±300000 maximální zkušební síly, rozlišení celého procesu zůstává nezměněno

Rozsah měření deformace

0,5%-100%FS

Relativní chyba indikace deformace

V rozmezí ±1 % uvedené hodnoty

Rozlišení deformace

Maximální deformace je 1/±300000

Relativní chyba hodnoty indikace posunutí

± uvedené hodnoty je v rozmezí 0,5 %.

Rozlišení posunu

0,05 μm

Rozsah nastavení rychlosti ovládání síly

0,05-10 % FS/S

Relativní chyba rychlosti řízení síly

V rozmezí 1 % ± nastavené hodnoty

Rozsah nastavení rychlosti paprsku

0,01-500 mm/min

Efektivně komprimujte prostor

1500 mm

Efektivní zkušební šířka

1000 mm

Rozměry hlavního motoru (D׊×V)

1540×700×2250

1540×700×2350

Napájení

AC220V±10PHz,1,5KW

AC220V±10PHz,1,5KW

Hmotnost hlavní jednotky

Přibl. 1200 kg

Přibl. 1500 kg $ $
