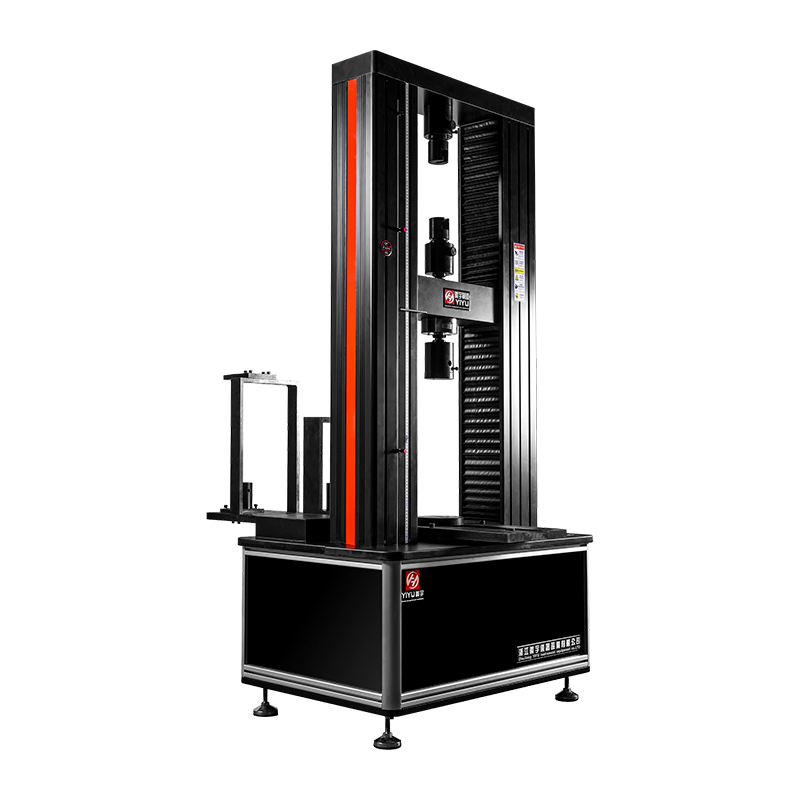

Mechanický zkušební stroj WDW-200G pro spojovací prvky ocelového lešení

Funkce

Specializované na testování mechanických vlastností spojek ocelových trubkových lešení; vysoce pevná podpěra sloupu, vysoce přesný pohon kuličkovým šroubem; vícesloupové vedení, samomazná struktura; 14 sad přípravků (podporuje 17 zkušebních položek pro 3 kategorie: spojky ocelových trubkových lešení, objímkové diskové spojky ocelové trubky podpěrné součásti, součásti ocelových trubek s miskovými přezkami); Certifikace ISO a CE.

Výhoda

Vysoká tuhost a stabilní lineární pohyb pro dlouhodobý provoz; zvýšená boční tuhost a bezúdržbový design; široké pokrytí testů (17 položek pro 3 kategorie komponent); splňuje mezinárodní standardy kvality.

Benefity

Zajišťuje konzistentní a spolehlivé výsledky dlouhodobých testů; šetří práci a náklady na údržbu; eliminuje potřebu více specializovaných testovacích strojů, což snižuje investice do zařízení; umožňuje shodu s globálními požadavky na kvalitu, podporuje důvěryhodné protokoly o zkouškách a přístup na trh.

Důkazy

1. Certifikáty: Certifikáty ISO a CE (prokazující shodu s celosvětovými kvalitativními a bezpečnostními normami);2. Spolehlivost konstrukce: Záznamy o zkouškách výkonu vysoce pevných sloupů a vysoce přesných kuličkových šroubů; 3. Schopnost přípravku: Technické dokumenty uvádějící 17 zkušebních položek pro 3 kategorie součástí;4. Důkaz údržby: Ověřovací údaje o bezúdržbovém výkonu samomazné konstrukce; 5. Průmyslová aplikace: Případové studie ve výrobě spojek lešení a institucích kontroly kvality.

Projekt/Ukazatel/Model

WDW-200G

Velká testovací síla

200 KN

Úroveň přesnosti zkušebního stroje

Úroveň 1

Rozsah měření síly

1%-100% FS není během celého procesu rozděleno do přihrádek

Relativní chyba indikace zkušební síly

±1 % nebo méně

Vynucené rozlišení

1/±300000 maximální zkušební síly, rozlišení celého procesu zůstává nezměněno

Rozsah měření deformace

0,5%-100%FS

Relativní chyba indikace deformace

V rozmezí ±1 % uvedené hodnoty

Rozlišení deformace

Maximální deformace je 1/±300000

Relativní chyba hodnoty indikace posunutí

V rozmezí 1 % uvedené hodnoty

Rozlišení posunu

0,05 μm

Rozsah nastavení rychlosti ovládání síly

0,05-10 % FS/S

Relativní chyba rychlosti řízení síly

V rozmezí 1 % ± nastavené hodnoty

Rozsah nastavení rychlosti deformace

0,05-10%FS/S

Relativní chyba rychlosti řízení deformace

V rozmezí 1 % ± nastavené hodnoty

Rozsah nastavení rychlosti paprsku

0,01-350 mm/min

Efektivní natahovací prostor (bez svorek)

800 mm

Efektivní zkušební šířka

430 mm

Rozměry hlavního motoru (délka × šířka × výška)

1000×1500×2000 mm

Obsazenost webu (délka × šířka × výška)

1000×2550×2000 mm

Napájení

AC220V±10PHz,1,5KW

Hmotnost hlavní jednotky

Přibl. 1500 kg $ $
