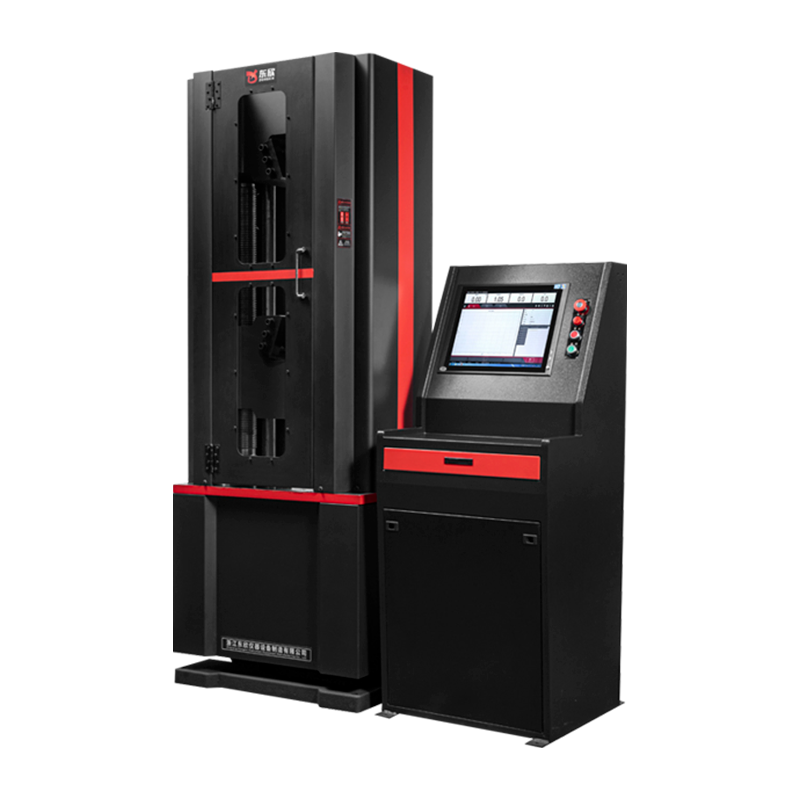

WAW-100/300/600/1000B Mikropočítačem řízený elektrohydraulický servo univerzální stroj na testování materiálů

Projekt/Ukazatel/Model

WAW-100B

WAW-300B

WAW-600B

WAW-1000B

Maximální zatížení

100 kN

300 kN

600 kN

1000 kN

Efektivní dosah

4%-100%F · S

Testování přesnosti stroje

Úroveň 1

Struktura

6 sloupů, čelisti vnější válec, plně otevřené čelisti

Celkový výkon motoru

AC 380V±10%,1,5kW

Relativní chyba indikace

±1 %

Rychlost zvedání dolní čelisti

300 mm/min

Maximální vzdálenost vytlačeného prostoru

650 mm

650 mm

680 mm

700 mm

Maximální upínací šířka plochých vzorků

75 mm

75 mm

80 mm

90 mm

Tloušťka upnutí plochého vzorku

0-15 mm

0-15 mm

0-20 mm

0-40 mm

Uchopovací průměr kulatého vzorku

Φ6-20 mm

Φ10-28 mm

φ13-36mm

φ14-40mm

Maximální vzdálenost mezi osami ohybového testu

300 mm

300 mm

300 mm

300 mm

Maximální zdvih pístu válce

200 mm

200 mm

200 mm

200 mm

Efektivní prostor mezi dvěma pilíři

350 mm

400 mm

450 mm

490 mm

Ovládací skříň (DxŠxV)

600x650x1400mm

Hmotnost rozvaděče kg

300

Hlavní jednotka (délka x šířka x výška)

580x440x1700

630x460x1800

700x510x2000

780x540x2120

Čistá hmotnost celého stroje je kg

1100

1300

1600

2100
